淺談智能直流高壓發生器菜單功能說明

1.系統設置

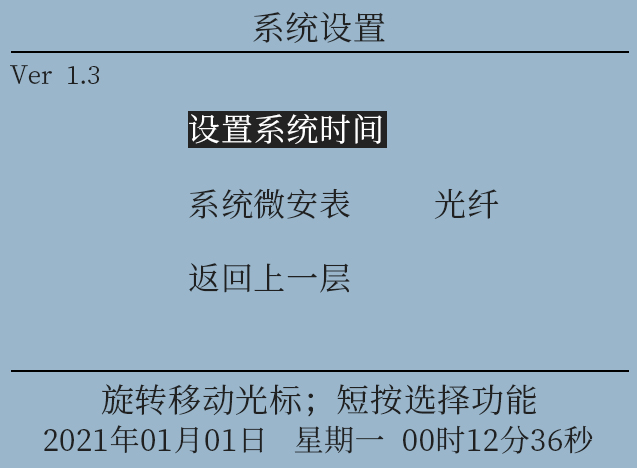

如圖 4-4.2所示。

?設置系統時間：調整顯示屏下方顯示的系統時間及日期。短按控制桿選擇進入設置狀態，長按控制桿退出設置狀態。

?設置微安表：確定試驗界面中顯示的試驗電流。選擇[內置]，僅顯示高壓總電流；

2.

升壓參數設置

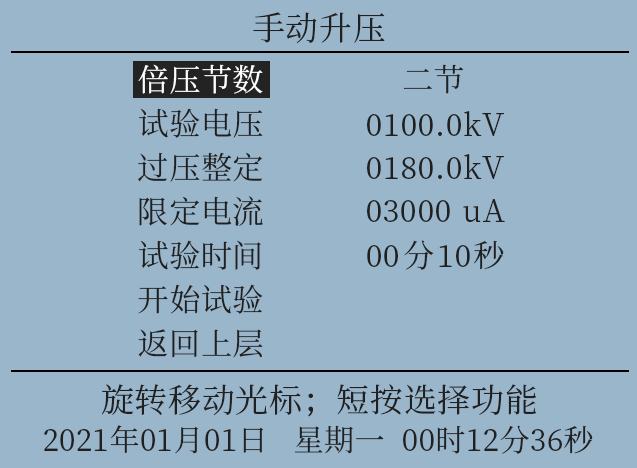

如圖 4-4.3～4-4.5所示。

?倍壓節數：設置當前實際使用的倍壓筒的節數。務必正確設置！否則試驗電壓將出現嚴重誤差，危及試品及設備安全。

?試驗電壓：設置試驗電壓值，用于觸發計時器。最大可設數值與倍壓節數關聯。

?過壓整定：設置過電壓保護值，以防止過電壓損壞試品。最大可設數值與倍壓節數關聯。

?限定電流：設置高壓過電流保護值，當試驗電流超過此設定值時，系統將關斷高壓輸出，中止試驗。

?加壓時間：設置試驗電壓持續施加的時間長度。當實際電壓達到設置的試驗電壓值的99%后，以該加壓時間為初試值開始倒計時。

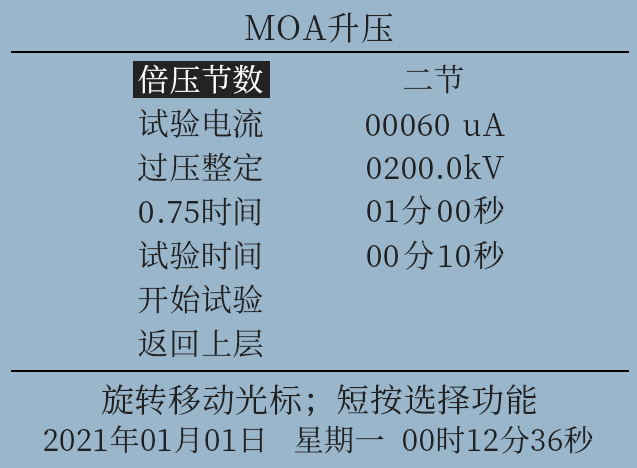

?試驗電流：如圖4-4.5，在MOA測試模式中，該值設置為避雷器動作的參考電流值，對于氧化鋅避雷器的一般設置為1000uA。

?試驗時間：如圖4-4.5，在MOA測試模式中，設置維持試驗電流的時間，該試驗時間計時結束時，試驗電壓將自動降為當前電壓的75%。

?0.75時間：如圖4-4.5，在MOA測試模式中，設置試驗電壓降至試驗電流（參考參考電流）時電壓的75%時維持的時間。該時間計時結束后系統將自動降壓至零。

3.試驗界面

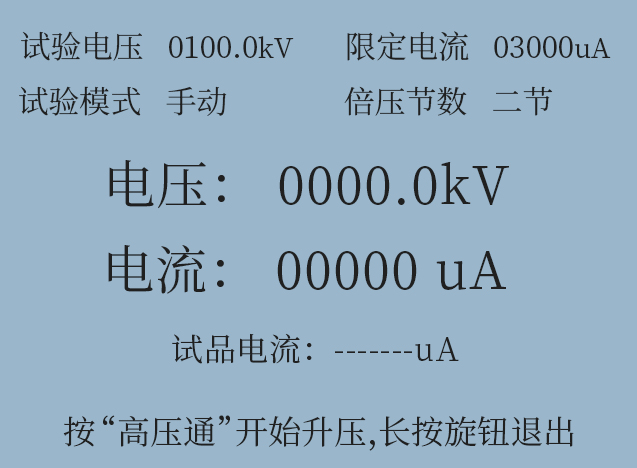

如圖4-4.6所示。主要顯示當前試驗電壓和電流，以及設定的試驗電壓、限定電流、試驗模式及倍壓節數，系統還通過對話框顯示試驗的進程信息，以及加壓保持時間、各類保護和操作提示信息等。

4.試驗結果

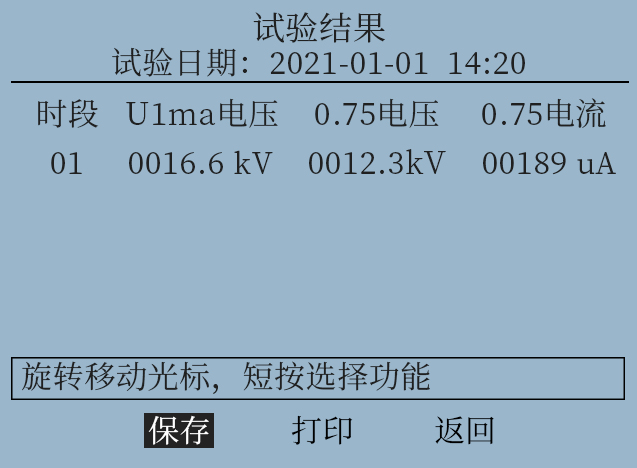

如圖4-4.7，當試驗完畢后，系統會捕獲計時結束時刻的試驗參數，以試驗結果型式顯示，并提示保存結果，或打印輸出。

5.試驗結果查詢

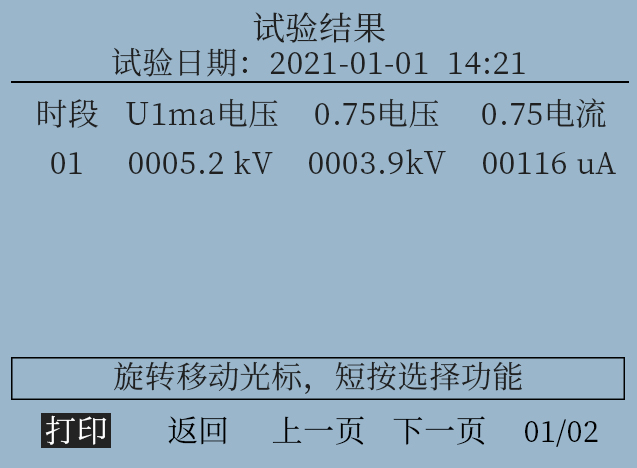

如圖4-4.8所示，該功能用于查詢以前所保存的試驗結果，旋轉控制桿翻頁。

(四)智能直流高壓發生器試驗操作

1.手動升壓模式

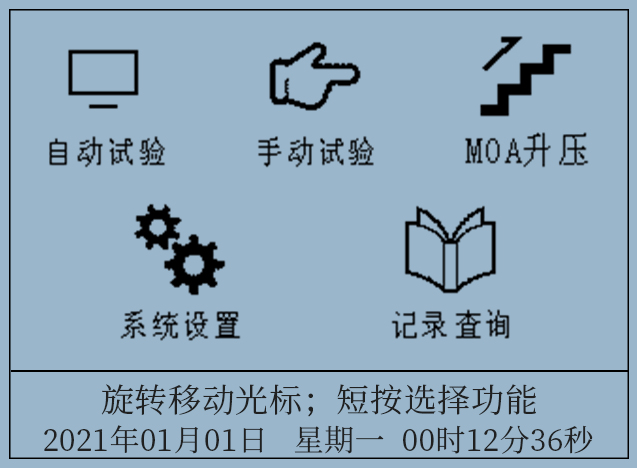

開機后，進入主菜單（圖4-4.1），旋動控制桿使光標指向“手動升壓"選項，點擊控制桿，進入手動試驗模式參數設置界面（圖4-4.3），根據具體的試驗要求設置各項參數后，即可進入試驗升壓界面。此時，應先按“高壓通"按鈕接通高壓回路，再旋轉控制桿（按動控制桿可切換電壓調節細度）。當電壓升至試驗電壓設定值時，計時器開始計時，計時完畢后系統將會自動降壓回零，然后彈出試驗結果記錄界面，并提示保存或打印，做出選擇后，試驗完畢。如果電壓未達到設定的試驗電壓值時，0.75UDC1mA按鈕被按下，則系統會自動降壓到當前電壓的0.75倍，然后以設定的加壓時間倒計時，計時完畢后，系統自動降壓為零，然后彈出試驗結果界面

2.自動升壓模式

開機后，進入主菜單，旋動控制桿使光標指向“自動升壓"選項，點擊控制桿，進入自動模式參數設置界面（圖4-4.4），根據具體的試驗要求設置各項參數后，即可進入升壓界面。此時，按下高壓通按鈕后，系統將開始自動升壓，升至試驗電壓設定值后，穩壓并開始計時，計時完畢后系統將會自動降壓回零，然后彈出試驗結果保存、打印界面，作出選擇試驗完畢。

3.MOA自動測試模式

開機后，進入主菜單，旋動控制桿使光標指向“MOA升壓"選項，點擊控制桿，進入自動模式參數設置界面（圖4-4.5），根據具體的試驗要求設置各項參數后，即可進入升壓界面。此時，按下高壓通按鈕后，系統將開始自動升壓，升至試驗電流設定值后，穩流并開始計時，計時完畢后系統自動降壓至原來電壓的75%，穩壓并重新開始計時，計時完畢后系統將會自動降壓至零，彈出試驗結果保存、打印界面（如圖4-4.7），作出選擇后試驗完畢。

4.試驗完畢，關閉電源開關。

5.關于放電

對于氧化鋅避雷器等小電容量試品，一般通過倍壓筒內測壓電阻放電即可。而對于短電纜等稍大電容量儲能試品，一般要待試品電壓自放電至試驗電壓的20%以下，再通過配套的放電棒進行放電。待試品充分放電后并掛好接地線，才允許進行高壓引線的拆除和更換接線工作。而對于長電纜等特大電容量儲能試品，應視電纜長度及儲能情況，采用專用放電設備進行放電，一般不可用隨機配備的小功率放電棒進行放電，因容量較小，容易燒毀
